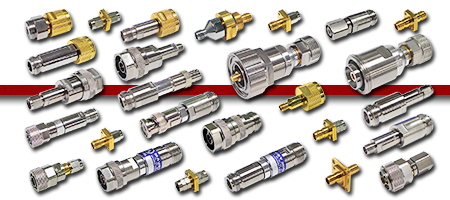

Hướng Dẫn Làm Sạch Đầu Nối RF (RF Connector) Và Đầu Chuyển Đổi RF (RF Adapter) Đúng Cách

Tại Sao Việc Làm Sạch RF Connector Lại Quan Trọng?

Trong các hệ thống đo kiểm RF và Microwave, chất lượng kết nối giữa các thiết bị đóng vai trò quyết định đến độ chính xác của phép đo. Thực tế cho thấy, nhiều lỗi đo lường không xuất phát từ thiết bị đo mà đến từ các đầu nối RF bị bẩn, oxy hóa hoặc hư hỏng cơ học.

Bụi bẩn, dầu mỡ từ tay người sử dụng, mạt kim loại hoặc các tạp chất nhỏ bám trên bề mặt tiếp xúc có thể làm tăng suy hao, suy giảm độ lặp lại của phép đo, làm tăng VSWR và gây sai lệch kết quả đo trên VNA, Spectrum Analyzer hoặc các hệ thống kiểm tra RF tự động.

Việc kiểm tra và làm sạch định kỳ các RF Connector và RF Adapter là một bước bảo trì đơn giản nhưng mang lại hiệu quả rất lớn trong việc duy trì độ chính xác của hệ thống đo.

Phòng Ngừa Luôn Tốt Hơn Khắc Phục

Cách làm sạch hiệu quả nhất chính là ngăn ngừa đầu nối bị bẩn ngay từ đầu:

Luôn sử dụng nắp bảo vệ (Protective Cap) khi không sử dụng connector.
Tránh chạm tay trực tiếp vào bề mặt tiếp xúc RF.
Không xoay hai connector tương đối với nhau trong quá trình kết nối hoặc tháo rời.
Tuân thủ đúng mô-men siết (Torque) được nhà sản xuất khuyến nghị.
Bảo quản các adapter và calibration kit trong hộp chuyên dụng.

Những biện pháp đơn giản này giúp kéo dài tuổi thọ connector và giảm đáng kể nguy cơ phát sinh lỗi đo.

Quy Trình Làm Sạch RF Connector

Bước 1: Kiểm Tra Connector Bằng Kính Hiển Vi

Trước khi sử dụng cho các phép đo quan trọng, nên kiểm tra bề mặt connector bằng kính hiển vi có độ phóng đại khoảng 20 lần hoặc cao hơn.

Các dấu hiệu cần chú ý gồm:

Bụi bẩn hoặc tạp chất trên bề mặt tiếp xúc.
Vết xước hoặc vết lõm trên mặt tiếp xúc ngoài.
Chân dẫn trung tâm bị cong, lệch hoặc hư hỏng.
Dấu hiệu oxy hóa hoặc ăn mòn.

Việc kiểm tra trực quan giúp phát hiện sớm các vấn đề trước khi chúng ảnh hưởng đến kết quả đo.

Bước 2: Vệ Sinh Bề Mặt Tiếp Xúc

Sử dụng que làm sạch không xơ (lint-free swab) thấm cồn Isopropyl Alcohol (IPA) sạch để vệ sinh:

Bề mặt tiếp xúc của outer conductor.
Đầu tiếp xúc của center conductor.
Phần ren của coupling nut.

Trong quá trình làm sạch cần lưu ý:

Không để cồn tiếp xúc với hạt cách điện (insulator bead), vì một số vật liệu điện môi có thể bị ảnh hưởng bởi dung môi.
Không tác động lực quá mạnh lên chân dẫn trung tâm, đặc biệt với các connector female chính xác cao.
Sử dụng que vệ sinh có đầu đủ nhỏ để tiếp cận toàn bộ khu vực giao tiếp RF.

Bước 3: Làm Khô Connector

Sau khi vệ sinh bằng IPA:

Sử dụng khí nén sạch hoặc khí Nitơ khô để thổi bay dung môi còn sót lại.
Đảm bảo không còn hơi ẩm hoặc cặn dung môi trong connector.

Lưu ý rằng khí nén có thể làm giảm nhiệt độ connector đáng kể. Đối với các bộ chuẩn hiệu chuẩn (Calibration Standards) hoặc adapter chính xác cao, cần chờ nhiệt độ ổn định trở lại trước khi thực hiện các phép đo quan trọng.

Bước 4: Kiểm Tra Lại

Sau khi làm sạch, tiến hành kiểm tra lại dưới kính hiển vi.

Các trường hợp cần thay thế hoặc sửa chữa bao gồm:

Mặt tiếp xúc bị biến dạng hoặc có vật liệu nhô lên.
Các ngón tiếp xúc female bị mở rộng hoặc mất đàn hồi.
Center contact bị cong hoặc hư hỏng.
Bề mặt tiếp xúc bị trầy xước nghiêm trọng.

Không nên tiếp tục sử dụng các connector có dấu hiệu hư hỏng cơ học vì chúng có thể làm hỏng các connector khác khi kết nối.

Có Nên Dùng Bể Rung Siêu Âm Để Làm Sạch RF Connector?

Mặc dù bể rung siêu âm có khả năng loại bỏ bụi bẩn và dầu mỡ hiệu quả, nhưng không được khuyến nghị đối với các connector RF chính xác cao như:

SMA Precision
3.5 mm
2.92 mm (K Connector)
2.4 mm
1.85 mm
APC-7

Hiện tượng cavitation trong quá trình rung siêu âm có thể:

Làm hỏng lớp mạ vàng.
Gây thay đổi bề mặt tiếp xúc RF.
Làm suy giảm đặc tính điện của connector.
Gây ảnh hưởng đến độ chính xác của các adapter và calibration standards.

Đối với các đầu nối RF dùng trong đo kiểm chính xác, phương pháp vệ sinh bằng IPA và dụng cụ chuyên dụng vẫn là giải pháp an toàn và được các hãng sản xuất khuyến nghị.

Dụng Cụ Làm Sạch RF Connector Khuyến Nghị

Để đạt hiệu quả làm sạch tối ưu, nên sử dụng:

Cồn Isopropyl Alcohol (IPA) độ tinh khiết cao.
Que vệ sinh không xơ (Lint-Free Swabs).
Khí Nitơ hoặc khí nén sạch không dầu.
Kính hiển vi kiểm tra connector.
Bộ dụng cụ vệ sinh connector chuyên dụng.
Torque Wrench để siết connector đúng tiêu chuẩn.

Kết Luận

Một RF Connector sạch và ở tình trạng tốt là điều kiện tiên quyết để đảm bảo độ chính xác của mọi phép đo RF và Microwave. Chỉ với vài phút kiểm tra và vệ sinh định kỳ, người sử dụng có thể giảm đáng kể các lỗi đo, kéo dài tuổi thọ connector và bảo vệ các thiết bị đo có giá trị cao.

Đối với các phòng thí nghiệm, trung tâm hiệu chuẩn và dây chuyền sản xuất RF, việc xây dựng quy trình kiểm tra và làm sạch connector định kỳ nên được xem là một phần bắt buộc trong chương trình bảo trì hệ thống đo kiểm.
