Hiểu về máy phân tích mạng vector (Vector Network Analyzer), phân loại các loại máy phân tích mạng RF

Máy phân tích mạng vector (Vector Network Analyzer) là máy được sử dụng để kiểm tra bảo trì bảo dưỡng phát hiện lỗi các thiết bị sóng micorowave, đặc biệt trong lĩnh vực truyền hình, truyền thanh, sóng viễn thông di động, thông tin quân sự.

Hiện nay, hầu hết mọi người đều sử dụng thiết bị điện thoại di động được kết nối với mạng 3G, 4G, 5G. Ngoài ra, các văn phòng công ty, các cửa hàng, các trung tâm thương mại đều được lắp đặt hệ thống WIFI hoặc mạng không dây LAN. Đối với mỗi loại mạng này đều cần phải sử dụng máy phân tích mạng để thường xuyên kiểm tra hiệu suất, vùng phủ sóng, và xác định các khu vực xảy ra lỗi.

Cách đây hơn 60 năm, việc sử dụng trình phân tích mạng vector để kiểm tra hệ thống mạng di động, hệ thống mạng máy tính, mạng WIFI, đã được đưa vào sử dụng.

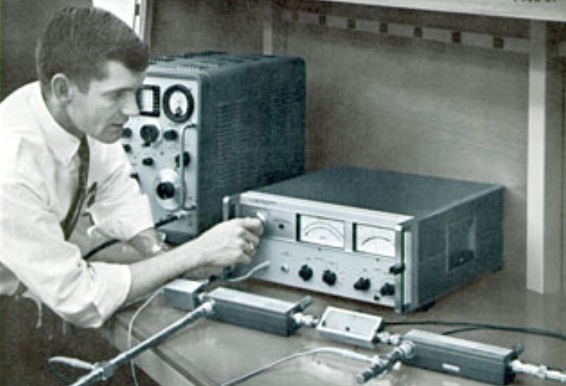

Hãng đo lường HP (Agilent Technologies) nay là Keysight Technologies và Rohde & Schwarz là các hãng tiên phong trong việc tạo ra máy phân tích mạng vector từ những năm 1950.

Chức năng của máy phân tích mạng vector:

Chức năng chính của máy phân tích mạng vector là đo biên độ và pha. Trong khi việc đo và phân tích phép đo biên độ rất dễ dàng để thực hiện và có thể được thực hiện bằng các công cụ tí phức tạp hơn. Tuy nhiên phép đo pha lại rất phức tạp, cho phép đo và kiểm tra nhiều thiết bị hơn vì pha là một yếu tố quang trọng trong phân tích mạng. Chức năng đo pha được thực hiện do một đặc tính hoàn chỉnh của các mạng liên quan và thiết bị liên quan đến việc đo pha và cường độ. Chỉ với các thông số cường độ và pha, máy phân tích mạng Vector có thể mô phỏng hoàn chỉnh trên màn hình hiển thị. Biến đổi Fourier ngược được thực hiện nhờ đặc tính hoá miền thời gian dựa vào các chỉ số cường độ và pha. Ngoài ra, các kết quá đo pha được lấy làm dữ liệu để sữa lỗi vector.

Các loại máy phân tích mạng

Hiện nay, trên thị trường có 3 loại máy phân tích mạng, chúng đều có điểm chung có thể đo được các tham số thành phần và thiết bị RF nhưng theo các cách khác nhau:

Scalar network analyzer (SNA): Máy phân tích mạng SNA là 1 kiểu máy phân tích mạng RF chỉ đo các thuộc tính biên độ của thiết bị kiểm tra, tức là các thuộc tính lượng vô hướng. Các loại máy này hiện nay hầu như đã không còn được các hãng đo lường sản xuất nữa.

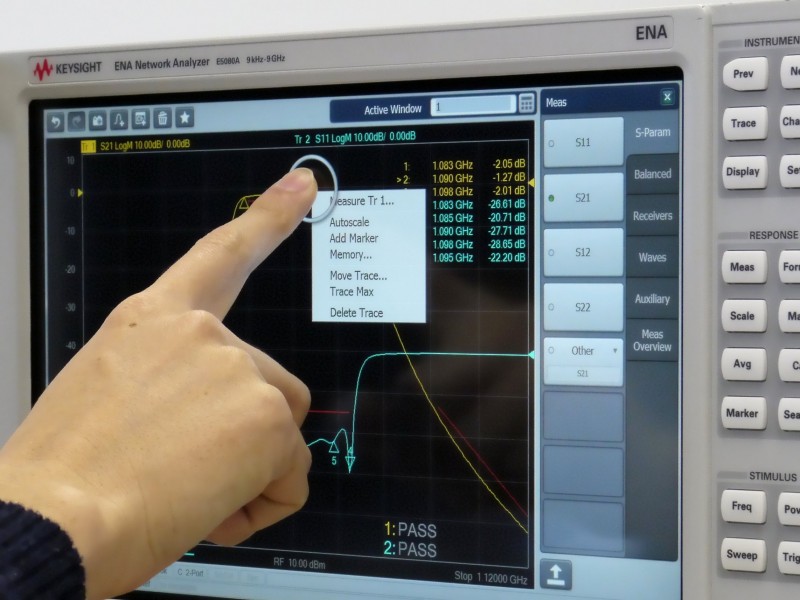

Vector network analyzer (VNA): Máy đo mạng Vector, VNA là 1 dạng máy phân tích mạng RF có nhiều chức năng hơn các loại máy SNA vì nó có thể đo và kiểm tra được nhiều thông số hơn. Là một máy kiểm tra mạng vector hiệu quả, VNA cũng có thể được gọi là máy phân tích mạng tự động. Các dòng máy PNA của Keysight hay ZNA của R&S được coi là những máy phân tích mạng vector tốt nhất (cũng như đắt nhất :D) hiện nay trên thị trường.

Large Signal Network Analyzer (LSNA): Máy phân tích mạng tín hiệu lớn, LSNA là thiết bị phân tích mạng chuyên dụng cho phép phân tích mạng RF có khả năng kiểm tra đặc tính của thiết bị trong điều kiện tín hiệu rất lớn. Máy cũng có thể kiểm tra sóng hài và sóng phi tuyền tính, cung cấp đầy đủ các các thông số của chúng. Trước đây máy phân tích mạng tín hiệu lớn được gọi là máy phân tích chuyển đổi vi sóng.
