HPM Technologies – Dịch vụ sửa chữa, hiệu chỉnh và hiệu chuẩn máy hiện sóng Tektronix 6 Series MSO
HPM Technologies cung cấp dịch vụ sửa chữa, hiệu chỉnh, hiệu chuẩn máy hiện sóng Tektronix MSO64, MSO66, MSO68, MSO64B, MSO66B và MSO68B, phục vụ các phòng R&D, phòng thí nghiệm, nhà máy sản xuất điện tử, trung tâm đo kiểm và các hệ thống đo lường chuyên nghiệp.
Dịch vụ bao gồm kiểm tra, chẩn đoán lỗi, sửa chữa phần cứng, sửa chữa kênh đo, xử lý lỗi màn hình cảm ứng, nguồn, giao tiếp, firmware, hiệu chỉnh và Performance Verification, cũng như hỗ trợ hiệu chuẩn thiết bị sau sửa chữa.
Tektronix 6 Series MSO (Mixed Signal Oscilloscope) là dòng máy hiện sóng hiệu năng cao, được thiết kế cho các ứng dụng yêu cầu độ chính xác và khả năng phân tích tín hiệu chuyên sâu như:
Thiết kế điện tử và mạch nhúng.
Nghiên cứu và phát triển sản phẩm.
Power Electronics.
Automotive.
IoT và thiết bị thông minh.
Phân tích tín hiệu số.
Phân tích bus truyền thông.
Kiểm tra hệ thống điều khiển.
Đo kiểm trong sản xuất.
Các model HPM hỗ trợ gồm:
Tektronix MSO64: 4 kênh analog.
Tektronix MSO66: 6 kênh analog.
Tektronix MSO68: 8 kênh analog.

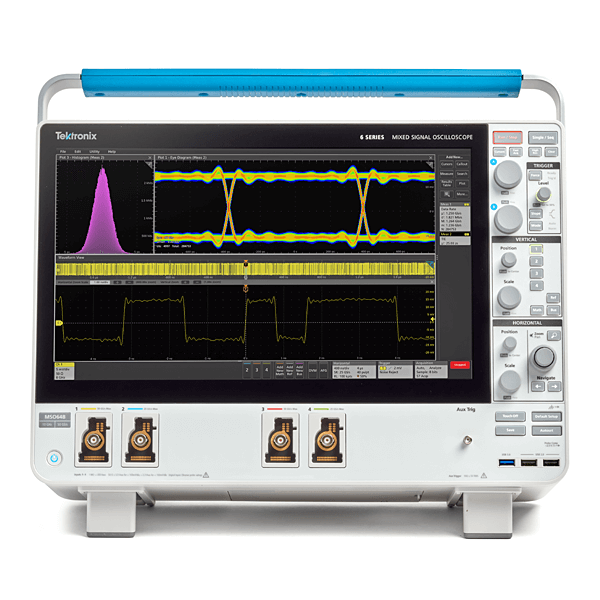

Tektronix MSO64B: 4 FlexChannel.
Tektronix MSO66B: 6 FlexChannel.
Tektronix MSO68B: 8 FlexChannel.
Dòng 6 Series MSO sử dụng kiến trúc FlexChannel, cho phép mỗi kênh có thể được sử dụng như một kênh analog hoặc mở rộng thành các kênh digital khi kết hợp với logic probe phù hợp.
Tùy model và cấu hình, dòng 6 Series MSO có nhiều lựa chọn băng thông, đáp ứng các ứng dụng đo từ điện tử thông thường đến các hệ thống tín hiệu tốc độ cao.
HPM Technologies tiếp nhận sửa chữa máy hiện sóng Tektronix 6 Series MSO với nhiều dạng lỗi phần cứng và chức năng.
Máy không lên nguồn.
Máy không khởi động.
Máy bị treo trong quá trình boot.
Máy tự khởi động lại.
Máy khởi động nhưng không vào được giao diện đo.
Máy hoạt động không ổn định.
Nguồn cấp bên trong bị lỗi.
Máy bị tắt đột ngột trong quá trình sử dụng.
Tektronix 6 Series MSO được trang bị màn hình cảm ứng lớn, là giao diện chính để điều khiển thiết bị.
HPM có thể kiểm tra và xử lý:
Màn hình không hiển thị.
Màn hình bị nhấp nháy.
Màn hình xuất hiện sọc hoặc điểm bất thường.
Touchscreen không hoạt động.
Touchscreen bị mất một vùng cảm ứng.
Cảm ứng sai vị trí.
Giao diện bị treo.
Lỗi hiển thị sau khi khởi động.
Các lỗi có thể gặp:
Một hoặc nhiều kênh không nhận tín hiệu.
Biên độ đo sai.
DC offset sai.
Waveform bị nhiễu.
Tín hiệu hiển thị không ổn định.
Kênh đo hoạt động chập chờn.
Sai lệch giữa các kênh.
Trigger không ổn định.
Kết quả đo không đáp ứng thông số kỹ thuật.
HPM có thể kiểm tra từng kênh analog để xác định nguyên nhân lỗi thuộc đường tín hiệu, mạch đầu vào, mạch khuếch đại hoặc hệ thống acquisition.
Một trong những đặc điểm quan trọng của Tektronix 6 Series MSO là FlexChannel, giúp thiết bị có khả năng đo đồng thời tín hiệu analog và digital.
HPM hỗ trợ kiểm tra:
FlexChannel không nhận tín hiệu.
Kênh analog hoạt động không ổn định.
Chuyển đổi Analog/Digital không đúng.
Digital waveform không hiển thị.
Logic probe không được nhận diện.
Digital channel bị mất tín hiệu.
Digital channel bị nhiễu.
Một nhóm digital channel hoạt động không chính xác.
Lỗi chức năng Logic Analyzer.
Đối với các phiên bản MSO64B, MSO66B và MSO68B, cần xác định chính xác model, serial number và option/license trước khi sửa chữa nhằm đảm bảo việc kiểm tra phù hợp với cấu hình thực tế của máy.
Sau thời gian sử dụng, hệ thống đo có thể xuất hiện sai lệch do nhiệt độ, độ trôi linh kiện, tuổi thọ thiết bị hoặc sau khi sửa chữa và thay thế linh kiện.
HPM cung cấp dịch vụ hiệu chỉnh máy hiện sóng Tektronix 6 Series MSO.
Các hạng mục có thể bao gồm:
DC Gain.
DC Offset.
Amplitude Accuracy.
Timebase Accuracy.
Vertical System.
Horizontal System.
Trigger.
Bandwidth.
Frequency Response.
Kiểm tra từng kênh analog.
Signal Path Compensation (SPC).
Đặc biệt, việc hiệu chỉnh nên được thực hiện sau khi sửa chữa các bo mạch hoặc mạch liên quan trực tiếp đến đường tín hiệu nhằm đảm bảo kết quả đo trở lại đúng thông số kỹ thuật.
HPM Technologies cung cấp dịch vụ hiệu chuẩn máy hiện sóng Tektronix 6 Series MSO theo cấu hình thiết bị và yêu cầu của khách hàng.
Quy trình hiệu chuẩn có thể bao gồm:
Kiểm tra ban đầu → Đánh giá sai số → Hiệu chỉnh → Performance Verification → Kiểm tra sau hiệu chuẩn → Lập báo cáo
Các nhóm thông số có thể được kiểm tra:
| Hạng mục | Nội dung kiểm tra |
|---|---|
| Vertical | Gain, offset, amplitude accuracy |
| Horizontal | Timebase accuracy |
| Bandwidth | Frequency response |
| Trigger | Trigger level và stability |
| Analog | Kiểm tra từng kênh |
| Digital | Kiểm tra logic channels |
| FlexChannel | Kiểm tra chức năng Analog/Digital |
| Display | Màn hình và touchscreen |
| AFG | Kiểm tra nếu được trang bị |
| Communication | LAN/USB |
| Reference | Kiểm tra reference theo cấu hình |
| SPC | Signal Path Compensation |
Việc hiệu chuẩn định kỳ giúp kiểm soát độ chính xác của thiết bị, đặc biệt đối với các máy được sử dụng trong phòng thí nghiệm, R&D, sản xuất điện tử và hệ thống đo kiểm chất lượng.
Đối với máy hiện sóng cao cấp như Tektronix 6 Series MSO, việc máy khởi động và hiển thị waveform không đồng nghĩa với việc toàn bộ hệ thống đo đã đáp ứng thông số kỹ thuật.
HPM có thể thực hiện Performance Verification sau sửa chữa.
DC Gain.
DC Offset.
Amplitude Accuracy.
Kiểm tra nhiều mức Volt/Div.
Kiểm tra từng kênh analog.
Timebase Accuracy.
Kiểm tra các mức Time/Div.
Độ ổn định của hệ thống thời gian.
Edge Trigger.
Trigger Level.
Trigger Stability.
Khả năng bắt tín hiệu.
Kiểm tra đáp ứng tần số của hệ thống đo theo bandwidth thực tế của thiết bị.
Đối với các model có bandwidth cao, việc kiểm tra đường tín hiệu và hệ thống đầu vào cần được thực hiện với thiết bị chuẩn phù hợp.
Tùy model và option được cài đặt, Tektronix 6 Series MSO có thể hỗ trợ nhiều chức năng nâng cao.
HPM có thể hỗ trợ kiểm tra:
Digital Logic Analyzer.
Arbitrary Function Generator.
Serial Bus Decode.
Protocol Decode.
Power Analysis.
Advanced Trigger.
RF/Spectrum Analysis theo cấu hình.
Waveform Analysis.
Remote Control.
SCPI.
LAN/USB Communication.
Đối với máy đã qua sử dụng hoặc từng được nâng cấp option, thay bo mạch hoặc cập nhật firmware, HPM có thể kiểm tra lại option/license và cấu hình thiết bị.
| Model | Analog Channel | FlexChannel | Dòng sản phẩm |
|---|---|---|---|
| MSO64 | 4 | Có | 6 Series MSO |
| MSO66 | 6 | Có | 6 Series MSO |
| MSO68 | 8 | Có | 6 Series MSO |
| MSO64B | 4 | Có | 6 Series MSO B |
| MSO66B | 6 | Có | 6 Series MSO B |
| MSO68B | 8 | Có | 6 Series MSO B |
Lưu ý: cấu hình thực tế của mỗi máy có thể khác nhau về bandwidth, option, license và phụ kiện. Khi gửi máy kiểm tra, khách hàng nên cung cấp model, serial number và thông tin bandwidth/option nếu có.
Nên đưa thiết bị đi kiểm tra khi:
Máy không lên nguồn.
Máy bị treo khi khởi động.
Máy tự khởi động lại.
Một hoặc nhiều kênh không đo được.
Kết quả đo có sai số bất thường.
Biên độ hiển thị không chính xác.
DC offset bị lệch.
Waveform xuất hiện nhiễu.
Trigger không ổn định.
Touchscreen không hoạt động.
Không nhận Digital/Logic Probe.
LAN/USB không giao tiếp được.
Máy vừa sửa chữa hoặc thay thế bo mạch.
Máy đã sử dụng trong thời gian dài.
Thiết bị được đưa vào hệ thống đo kiểm sản xuất.
Cần kiểm tra độ chính xác trước khi sử dụng.
Cần báo cáo hoặc chứng nhận hiệu chuẩn.
Ghi nhận:
Model.
Serial Number.
Bandwidth.
Option/License.
Hiện tượng lỗi.
Lịch sử sửa chữa nếu có.
Kiểm tra nguồn, màn hình, touchscreen, analog channels, digital channels, giao tiếp và các chức năng chính.
Xác định lỗi thuộc:
Power Supply.
Main Board.
Acquisition System.
Analog Channel.
Digital/FlexChannel.
Display/Touchscreen.
Communication.
Firmware/Software.
Sau khi xác định tình trạng thực tế, HPM đưa ra phương án sửa chữa và báo giá.
Tiến hành sửa chữa hoặc thay thế linh kiện/bo mạch phù hợp.
Thực hiện các bước hiệu chỉnh cần thiết sau sửa chữa.
Kiểm tra lại các thông số đo quan trọng.
Thực hiện hiệu chuẩn theo cấu hình và yêu cầu của khách hàng.
Lập báo cáo kết quả và bàn giao thiết bị sau khi hoàn thành.
HPM Technologies có kinh nghiệm trong sửa chữa thiết bị đo kiểm điện tử, RF, viễn thông và thiết bị phòng thí nghiệm của nhiều thương hiệu như Tektronix, Keysight, Agilent, Rohde & Schwarz, Anritsu, Fluke...
Dịch vụ tập trung vào:
Chẩn đoán nguyên nhân lỗi.
Sửa chữa phần cứng.
Kiểm tra từng kênh đo.
Hiệu chỉnh sau sửa chữa.
Performance Verification.
Hiệu chuẩn thiết bị.
Kiểm tra option/license.
Kiểm tra thiết bị sau sửa chữa trước khi bàn giao.
Đặc biệt với các máy hiện sóng Tektronix 6 Series MSO có bandwidth cao, việc kiểm tra và hiệu chuẩn cần sử dụng thiết bị chuẩn phù hợp để đảm bảo độ chính xác của hệ thống đo.
HPM Technologies cung cấp:
Sửa chữa Tektronix MSO64
Sửa chữa Tektronix MSO64B
Sửa chữa Tektronix MSO66
Sửa chữa Tektronix MSO66B
Sửa chữa Tektronix MSO68
Sửa chữa Tektronix MSO68B
Sửa chữa máy hiện sóng Tektronix 6 Series MSO.
Hiệu chỉnh Oscilloscope Tektronix.
Hiệu chuẩn Tektronix MSO64/MSO66/MSO68.
Hiệu chuẩn Tektronix MSO64B/MSO66B/MSO68B.
Performance Verification.
Kiểm tra sai số đo.
Kiểm tra Analog Channel.
Kiểm tra Digital Channel/FlexChannel.
Kiểm tra màn hình và touchscreen.
Sửa chữa nguồn và hệ thống khởi động.
Kiểm tra LAN/USB và điều khiển SCPI.
Nếu máy Tektronix MSO64, MSO66, MSO68, MSO64B, MSO66B hoặc MSO68B của bạn đang bị lỗi, hoạt động không ổn định hoặc có kết quả đo không chính xác, hãy liên hệ HPM Technologies để được kiểm tra và tư vấn phương án sửa chữa, hiệu chỉnh và hiệu chuẩn phù hợp.
