HPM Technologies – Dịch vụ sửa chữa, hiệu chỉnh và hiệu chuẩn máy hiện sóng Tektronix 5 Series MSO
HPM Technologies cung cấp dịch vụ sửa chữa, hiệu chỉnh, hiệu chuẩn máy hiện sóng Tektronix MSO54, MSO54B, MSO56, MSO56B, MSO58 và MSO58B. Dịch vụ dành cho các thiết bị sử dụng trong phòng R&D, phòng thí nghiệm, sản xuất điện tử, kiểm tra chất lượng và các hệ thống đo kiểm tự động.
HPM hỗ trợ từ kiểm tra, chẩn đoán lỗi, sửa chữa phần cứng, xử lý lỗi kênh đo, màn hình cảm ứng, nguồn, giao tiếp và firmware đến hiệu chỉnh, Performance Verification và hiệu chuẩn sau sửa chữa.

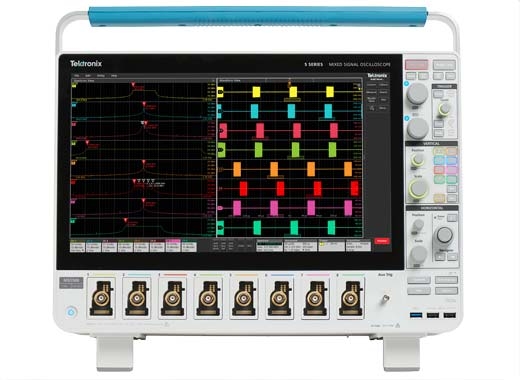

Tektronix 5 Series MSO (Mixed Signal Oscilloscope) là dòng máy hiện sóng cao cấp được thiết kế cho các ứng dụng điện tử nhúng, thiết kế mạch, nguồn điện, điều khiển, automotive, RF và phát triển sản phẩm.
Các model HPM nhận sửa chữa và hiệu chuẩn gồm:
Tektronix MSO54: 4 kênh analog.
Tektronix MSO56: 6 kênh analog.
Tektronix MSO58: 8 kênh analog.
Tektronix MSO54B: 4 kênh FlexChannel.
Tektronix MSO56B: 6 kênh FlexChannel.
Tektronix MSO58B: 8 kênh FlexChannel.
Điểm nổi bật của dòng MSO54/MSO56/MSO58 là kiến trúc FlexChannel, cho phép mỗi kênh có thể sử dụng như một kênh analog hoặc chuyển sang các kênh digital khi được trang bị logic probe phù hợp.
Đối với phiên bản B, kiến trúc FlexChannel tiếp tục được cải tiến, cung cấp khả năng mở rộng mạnh cho các ứng dụng đo tín hiệu analog và digital trên cùng một thiết bị.
Tùy model và cấu hình, dòng Tektronix 5 Series MSO có các phiên bản băng thông từ 350 MHz đến 2 GHz.
HPM Technologies tiếp nhận sửa chữa các lỗi phần cứng và chức năng trên dòng Tektronix 5 Series MSO.
Máy không lên nguồn.
Máy không khởi động.
Máy bị treo khi boot.
Máy tự khởi động lại.
Máy khởi động nhưng không vào được giao diện đo.
Máy hoạt động không ổn định.
Lỗi nguồn trên bo mạch.
Máy bị tắt đột ngột khi đang đo.
Tektronix 5 Series MSO được trang bị màn hình cảm ứng lớn phục vụ thao tác trực tiếp trên giao diện máy.
HPM có thể kiểm tra và xử lý:
Màn hình không hiển thị.
Màn hình bị nhấp nháy.
Màn hình xuất hiện sọc hoặc điểm bất thường.
Touchscreen không hoạt động.
Một vùng cảm ứng bị mất chức năng.
Touchscreen phản hồi không chính xác.
Giao diện bị treo.
Lỗi hiển thị sau khi khởi động.
Các lỗi thường gặp:
Một hoặc nhiều kênh không nhận tín hiệu.
Biên độ đo sai.
DC offset sai.
Waveform bị nhiễu.
Tín hiệu hiển thị không ổn định.
Kênh đo bị chập chờn.
Sai lệch giữa các kênh.
Trigger không ổn định.
Kết quả đo không đáp ứng thông số kỹ thuật.
HPM có thể kiểm tra từng kênh analog và thực hiện các phép đo cần thiết để xác định lỗi nằm ở đường tín hiệu, mạch đầu vào hoặc các tầng xử lý tín hiệu.
Một trong những ưu điểm quan trọng của Tektronix 5 Series MSO là FlexChannel, cho phép sử dụng linh hoạt giữa tín hiệu analog và digital.
HPM hỗ trợ kiểm tra:
FlexChannel không nhận tín hiệu.
Kênh analog hoạt động không ổn định.
Chuyển đổi Analog/Digital bất thường.
Digital waveform không hiển thị.
Logic probe không được nhận diện.
Digital channel bị mất tín hiệu.
Một nhóm digital channel hoạt động không chính xác.
Lỗi chức năng Logic Analyzer.
Đặc biệt đối với các model MSO54B, MSO56B và MSO58B, cần kiểm tra chính xác model, serial number và option trước khi sửa chữa để xác định đúng cấu hình phần cứng và chức năng của thiết bị.
Sau thời gian sử dụng, các mạch đo analog có thể xuất hiện sai lệch do nhiệt độ, độ trôi linh kiện, tuổi thọ thiết bị hoặc sau khi thay thế linh kiện/bo mạch.
HPM cung cấp dịch vụ hiệu chỉnh Tektronix MSO54, MSO56, MSO58 và các phiên bản B.
Các hạng mục kiểm tra và hiệu chỉnh có thể bao gồm:
DC Gain.
DC Offset.
Độ chính xác biên độ.
Độ chính xác thời gian.
Timebase.
Trigger.
Vertical system.
Horizontal system.
Bandwidth.
Đáp ứng tần số.
Kiểm tra từng kênh analog.
Signal Path Compensation (SPC).
Việc hiệu chỉnh đặc biệt quan trọng sau khi sửa chữa bo mạch, thay thế linh kiện trong đường tín hiệu hoặc khi kết quả đo có dấu hiệu sai lệch.
HPM Technologies cung cấp dịch vụ hiệu chuẩn máy hiện sóng Tektronix 5 Series MSO theo cấu hình thực tế của thiết bị và yêu cầu của khách hàng.
Quy trình có thể bao gồm:
Kiểm tra ban đầu → Đánh giá sai số → Hiệu chỉnh → Performance Verification → Kiểm tra sau hiệu chuẩn → Lập báo cáo
Các thông số có thể được kiểm tra:
| Hạng mục | Nội dung |
|---|---|
| Vertical | Gain, offset, độ chính xác biên độ |
| Horizontal | Timebase và độ chính xác thời gian |
| Bandwidth | Đáp ứng tần số |
| Trigger | Trigger level và độ ổn định |
| Analog Channel | Kiểm tra từng kênh |
| Digital Channel | Kiểm tra logic channel |
| FlexChannel | Kiểm tra chức năng chuyển đổi |
| Display | Màn hình và touchscreen |
| AFG | Kiểm tra nếu được trang bị |
| Communication | LAN/USB |
| Reference | Kiểm tra reference theo cấu hình |
| SPC | Signal Path Compensation |
Đối với thiết bị sử dụng trong hệ thống quản lý chất lượng, phòng thí nghiệm hoặc sản xuất, việc hiệu chuẩn định kỳ giúp kiểm soát độ chính xác của kết quả đo và phát hiện sớm các sai lệch của thiết bị.
Đối với máy hiện sóng đã sửa chữa, việc máy có thể khởi động và hiển thị waveform không đồng nghĩa với việc máy đã đáp ứng đầy đủ độ chính xác đo.
HPM có thể thực hiện Performance Verification đối với các nhóm chức năng chính.
DC gain.
DC offset.
Amplitude accuracy.
Kiểm tra các mức Volt/Div.
Kiểm tra từng kênh.
Timebase accuracy.
Kiểm tra các mức Time/Div.
Độ ổn định hệ thống thời gian.
Edge trigger.
Trigger level.
Trigger stability.
Khả năng bắt tín hiệu.
Kiểm tra đáp ứng tần số của kênh đo theo bandwidth thực tế của thiết bị.
Dòng Tektronix 5 Series MSO có nhiều phiên bản băng thông, do đó cần xác định chính xác cấu hình trước khi tiến hành kiểm tra.
Tùy cấu hình và option, Tektronix 5 Series MSO có thể được trang bị thêm nhiều chức năng phục vụ phân tích tín hiệu.
HPM có thể hỗ trợ kiểm tra các chức năng tùy chọn như:
Arbitrary Function Generator.
Digital Logic Analyzer.
Serial Bus Decode.
Power Analysis.
Protocol Decode.
Advanced Trigger.
RF/Spectrum Analysis theo cấu hình.
Remote Control và SCPI.
Khi máy đã từng được thay bo mạch, cập nhật firmware hoặc nâng cấp option, cần kiểm tra lại option/license để đảm bảo thiết bị nhận diện đúng cấu hình.
| Model | Analog Channel | FlexChannel | Ghi chú |
|---|---|---|---|
| MSO54 | 4 | Có | 5 Series MSO |
| MSO56 | 6 | Có | 5 Series MSO |
| MSO58 | 8 | Có | 5 Series MSO |
| MSO54B | 4 | Có | 5 Series MSO B |
| MSO56B | 6 | Có | 5 Series MSO B |
| MSO58B | 8 | Có | 5 Series MSO B |
Lưu ý: cấu hình thực tế của từng máy có thể khác nhau về bandwidth, option, license và phụ kiện, vì vậy HPM khuyến nghị cung cấp model + serial number + bandwidth + hiện tượng lỗi trước khi tiến hành đánh giá.
Nên đưa thiết bị đi kiểm tra khi:
Máy không khởi động.
Máy bị treo hoặc tự khởi động lại.
Một hoặc nhiều kênh không đo được.
Kết quả đo có sai số bất thường.
Biên độ hiển thị không chính xác.
DC offset bị lệch.
Waveform xuất hiện nhiễu bất thường.
Trigger không ổn định.
Touchscreen không hoạt động.
Máy không nhận Digital/Logic Probe.
LAN/USB không giao tiếp được.
Máy vừa sửa chữa hoặc thay thế bo mạch.
Máy đã hoạt động trong thời gian dài.
Cần kiểm tra độ chính xác trước khi đưa vào sản xuất.
Cần chứng nhận hoặc báo cáo hiệu chuẩn.
Ghi nhận:
Model.
Serial Number.
Bandwidth.
Option/License.
Hiện tượng lỗi.
Lịch sử sửa chữa nếu có.
Kiểm tra nguồn, màn hình, touchscreen, các kênh analog/digital, giao tiếp và các chức năng chính.
Xác định lỗi thuộc:
Power Supply.
Main Board.
Acquisition System.
Analog Channel.
Digital/FlexChannel.
Display/Touchscreen.
Communication.
Firmware/Software.
Sau khi xác định tình trạng thực tế, HPM đưa ra phương án sửa chữa và báo giá.
Tiến hành sửa chữa hoặc thay thế linh kiện/bo mạch phù hợp.
Thực hiện các bước hiệu chỉnh cần thiết sau sửa chữa.
Kiểm tra lại các thông số đo quan trọng.
Thực hiện hiệu chuẩn theo cấu hình và yêu cầu của khách hàng.
Lập báo cáo kết quả và bàn giao thiết bị.
HPM Technologies có kinh nghiệm trong sửa chữa thiết bị đo kiểm điện tử, RF, viễn thông và thiết bị phòng thí nghiệm của các thương hiệu như Tektronix, Keysight, Agilent, Rohde & Schwarz, Anritsu, Fluke...
Dịch vụ của HPM tập trung vào:
Chẩn đoán nguyên nhân lỗi.
Sửa chữa phần cứng.
Kiểm tra từng kênh đo.
Hiệu chỉnh sau sửa chữa.
Performance Verification.
Hiệu chuẩn thiết bị.
Kiểm tra các option.
Kiểm tra thiết bị sau sửa chữa trước khi bàn giao.
Đặc biệt với các máy hiện sóng cao cấp có bandwidth 1 GHz, 1,5 GHz hoặc 2 GHz, việc kiểm tra sau sửa chữa cần được thực hiện cẩn thận để đảm bảo hệ thống đo đáp ứng đúng cấu hình của thiết bị.
HPM Technologies cung cấp:
Sửa chữa Tektronix MSO54
Sửa chữa Tektronix MSO54B
Sửa chữa Tektronix MSO56
Sửa chữa Tektronix MSO56B
Sửa chữa Tektronix MSO58
Sửa chữa Tektronix MSO58B
Sửa chữa máy hiện sóng Tektronix 5 Series MSO.
Hiệu chỉnh Oscilloscope Tektronix.
Hiệu chuẩn Tektronix MSO54/MSO56/MSO58.
Hiệu chuẩn Tektronix MSO54B/MSO56B/MSO58B.
Performance Verification.
Kiểm tra sai số đo.
Kiểm tra Analog Channel.
Kiểm tra Digital Channel/FlexChannel.
Kiểm tra màn hình và touchscreen.
Sửa chữa nguồn và hệ thống khởi động.
Kiểm tra LAN/USB và điều khiển SCPI.
Nếu máy Tektronix MSO54, MSO54B, MSO56, MSO56B, MSO58 hoặc MSO58B của bạn đang bị lỗi, hoạt động không ổn định hoặc có kết quả đo không chính xác, hãy liên hệ HPM Technologies để được kiểm tra và tư vấn phương án sửa chữa, hiệu chỉnh và hiệu chuẩn phù hợp.
