HPM Technologies – Dịch vụ sửa chữa, hiệu chỉnh và hiệu chuẩn thiết bị đo kiểm Tektronix chuyên nghiệp
HPM Technologies cung cấp dịch vụ sửa chữa, hiệu chỉnh, hiệu chuẩn máy hiện sóng Tektronix MSO44, MSO44B, MSO46 và MSO46B, phục vụ các phòng R&D, phòng thí nghiệm, nhà máy sản xuất điện tử, trung tâm đo kiểm và doanh nghiệp sử dụng thiết bị đo Tektronix chuyên nghiệp.
Dịch vụ bao gồm kiểm tra lỗi, chẩn đoán, sửa chữa phần cứng, xử lý lỗi kênh đo, màn hình, nguồn, giao tiếp, firmware, hiệu chỉnh Signal Path, Performance Verification và hiệu chuẩn thiết bị.

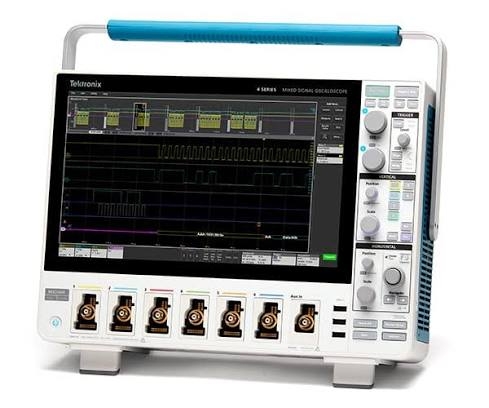

Tektronix 4 Series MSO (Mixed Signal Oscilloscope) là dòng máy hiện sóng tín hiệu hỗn hợp được thiết kế cho các ứng dụng điện tử, nhúng, nguồn, điều khiển và phát triển sản phẩm.
Các model HPM nhận sửa chữa và hiệu chuẩn gồm:
Tektronix MSO44: 4 kênh analog.
Tektronix MSO46: 6 kênh analog.
Tektronix MSO44B: 4 kênh FlexChannel.
Tektronix MSO46B: 6 kênh FlexChannel.
Đối với phiên bản B, mỗi FlexChannel có thể được sử dụng cho 1 tín hiệu analog hoặc 8 tín hiệu digital, cho phép MSO44B hỗ trợ tối đa 32 kênh digital và MSO46B tối đa 48 kênh digital khi được trang bị tùy chọn logic phù hợp.
Các phiên bản có nhiều lựa chọn băng thông, từ 200 MHz, 350 MHz, 500 MHz, 1 GHz đến 1,5 GHz tùy model/cấu hình. MSO44B và MSO46B có tốc độ lấy mẫu tối đa 6,25 GS/s và độ phân giải ADC 12 bit.
HPM Technologies tiếp nhận sửa chữa máy hiện sóng Tektronix 4 Series MSO với nhiều dạng lỗi phần cứng và phần mềm.
Máy không lên nguồn.
Máy không khởi động.
Máy bị treo khi khởi động.
Máy tự khởi động lại.
Máy hoạt động không ổn định.
Lỗi nguồn cấp trên bo mạch.
Máy bật được nhưng không vào giao diện đo.
Màn hình không hiển thị.
Màn hình bị sọc, nhấp nháy hoặc hiển thị bất thường.
Màn hình cảm ứng không hoạt động.
Một phần màn hình cảm ứng bị mất chức năng.
Giao diện bị treo.
Lỗi điều khiển bằng touchscreen.
MSO44/MSO46 và MSO44B/MSO46B đều sử dụng màn hình cảm ứng 13,3 inch, độ phân giải 1.920 × 1.080; phiên bản B sử dụng màn hình optically bonded.
Một kênh không nhận tín hiệu.
Một hoặc nhiều kênh có sai số biên độ.
Sai lệch DC offset.
Waveform bị nhiễu bất thường.
Tín hiệu hiển thị không ổn định.
Kênh đo bị mất hoặc hoạt động chập chờn.
Trigger không ổn định.
Kết quả đo giữa các kênh không đồng nhất.
HPM có thể kiểm tra từng kênh đầu vào, đánh giá đường tín hiệu và xác định nguyên nhân lỗi trước khi đưa ra phương án sửa chữa.
Đối với MSO44B/MSO46B, HPM hỗ trợ kiểm tra các chức năng FlexChannel và tùy chọn logic khi thiết bị được trang bị.
Các vấn đề có thể kiểm tra:
FlexChannel không nhận tín hiệu.
Chuyển đổi Analog/Digital không hoạt động đúng.
Digital waveform hiển thị bất thường.
Không nhận tín hiệu từ logic probe.
Lỗi chức năng logic analyzer.
Sai lệch hoặc mất tín hiệu trên một nhóm digital channel.
Hỗ trợ kiểm tra:
USB.
LAN/Ethernet.
Giao tiếp điều khiển từ máy tính.
Truyền dữ liệu waveform.
Điều khiển máy thông qua SCPI.
Kết nối với phần mềm đo kiểm.
Dòng 4 Series MSO hỗ trợ giao tiếp Ethernet và LXI, phù hợp với các hệ thống đo tự động và điều khiển thiết bị từ xa.
HPM có thể kiểm tra và xử lý các vấn đề liên quan đến:
Firmware.
Lỗi khởi động hệ thống.
Máy bị treo.
Lỗi giao diện.
Lỗi nhận diện option.
Lỗi chức năng sau khi cập nhật firmware.
Lỗi lưu trữ dữ liệu và cấu hình.
Đối với MSO44B/MSO46B, Tektronix hiện cung cấp firmware riêng cho dòng 4 Series B MSO.
Sau một thời gian sử dụng, máy hiện sóng có thể xuất hiện sai lệch do nhiệt độ, tuổi thọ linh kiện và độ trôi của các mạch analog.
HPM cung cấp dịch vụ hiệu chỉnh máy hiện sóng Tektronix MSO44/MSO44B/MSO46/MSO46B nhằm đưa thiết bị về trạng thái đo ổn định.
Các hạng mục có thể bao gồm:
Kiểm tra DC gain.
Kiểm tra DC offset.
Kiểm tra độ chính xác biên độ.
Kiểm tra độ chính xác thời gian.
Kiểm tra trigger.
Kiểm tra đáp ứng tần số.
Kiểm tra bandwidth.
Kiểm tra từng kênh analog.
Kiểm tra đường tín hiệu đầu vào.
Thực hiện Signal Path Compensation (SPC) khi cần thiết.
HPM Technologies cung cấp dịch vụ hiệu chuẩn Oscilloscope Tektronix 4 Series MSO sau sửa chữa, định kỳ hoặc theo yêu cầu của hệ thống quản lý chất lượng.
Quy trình hiệu chuẩn có thể bao gồm:
Kiểm tra ban đầu → Đánh giá sai số → Hiệu chỉnh → Performance Verification → Kiểm tra sau hiệu chuẩn → Lập báo cáo
Các thông số được kiểm tra tùy theo cấu hình thiết bị có thể bao gồm:
| Hạng mục | Nội dung |
|---|---|
| Vertical | Gain, offset, độ chính xác biên độ |
| Horizontal | Timebase, độ chính xác thời gian |
| Bandwidth | Đáp ứng tần số |
| Trigger | Trigger level và độ ổn định |
| Input | Kiểm tra trở kháng và đường tín hiệu |
| Analog Channel | Kiểm tra từng kênh |
| Digital Channel | Kiểm tra logic channel nếu có |
| Display | Hiển thị và touchscreen |
| AUX | Kiểm tra tín hiệu đầu ra phụ trợ |
| Reference | Kiểm tra external reference 10 MHz |
| AFG | Kiểm tra nếu máy được trang bị option |
| Communication | LAN/USB và điều khiển từ xa |
Tektronix có tài liệu Specifications and Performance Verification riêng cho MSO44, MSO46, MSO44B và MSO46B, trong đó quy định các thông số kỹ thuật và quy trình Performance Verification tương ứng.
Đối với các thiết bị đã sửa chữa phần cứng, việc kiểm tra máy khởi động được chưa đủ để đảm bảo thiết bị đo chính xác.
HPM có thể thực hiện kiểm tra sau sửa chữa theo các nhóm chức năng:
DC gain.
DC offset.
Amplitude accuracy.
Kiểm tra nhiều mức Volt/Div.
Kiểm tra các kênh analog.
Timebase accuracy.
Kiểm tra các mức Time/Div.
Kiểm tra độ ổn định của hệ thống thời gian.
Edge trigger.
Trigger level.
Trigger stability.
Kiểm tra khả năng bắt tín hiệu.
Kiểm tra đáp ứng của kênh đo theo cấu hình bandwidth thực tế của thiết bị.
Đối với dòng 4 Series MSO, bandwidth có thể lên đến 1,5 GHz tùy phiên bản.
HPM nhận sửa chữa các phiên bản:
| Model | Kênh Analog | Digital tối đa | Bandwidth tùy cấu hình |
|---|---|---|---|
| MSO44 | 4 | Tùy cấu hình/option | 200 MHz – 1,5 GHz |
| MSO46 | 6 | Tùy cấu hình/option | 200 MHz – 1,5 GHz |
| MSO44B | 4 FlexChannel | 32 | 200 MHz – 1,5 GHz |
| MSO46B | 6 FlexChannel | 48 | 200 MHz – 1,5 GHz |
Lưu ý: cấu hình thực tế của máy cần được xác định dựa trên model, serial number, bandwidth và option/license trước khi thực hiện sửa chữa hoặc hiệu chuẩn.
Tùy cấu hình máy, HPM có thể hỗ trợ kiểm tra các chức năng như:
Digital Logic Analyzer.
Arbitrary Function Generator.
Serial Bus Decode.
Power Analysis.
Protocol Decode.
Advanced Trigger.
Spectrum/Signal Analysis theo cấu hình và option.
Remote Control/SCPI.
Việc kiểm tra option đặc biệt quan trọng khi máy đã qua sử dụng hoặc từng được nâng cấp, thay bo mạch hoặc cập nhật firmware.
Nên đưa máy đi kiểm tra khi:
Kết quả đo có dấu hiệu sai lệch.
Một kênh có kết quả khác biệt so với các kênh còn lại.
Máy xuất hiện nhiễu bất thường.
Trigger hoạt động không ổn định.
Máy không nhận tín hiệu.
Máy không khởi động hoặc khởi động không hoàn chỉnh.
Touchscreen hoạt động không ổn định.
Máy vừa sửa chữa hoặc thay thế bo mạch.
Máy đã sử dụng trong thời gian dài.
Thiết bị được sử dụng trong phòng R&D hoặc hệ thống sản xuất yêu cầu kiểm soát độ chính xác.
Cần chứng nhận/báo cáo hiệu chuẩn.
01. Tiếp nhận thiết bị
Ghi nhận model, serial number, bandwidth, option và hiện tượng lỗi.
02. Kiểm tra ban đầu
Kiểm tra nguồn, màn hình, giao diện, các kênh đo, giao tiếp và các chức năng chính.
03. Chẩn đoán lỗi
Xác định lỗi thuộc nguồn, main board, acquisition system, analog channel, display, touchscreen, communication hoặc firmware.
04. Báo giá sửa chữa
Đưa ra phương án sửa chữa và báo giá dựa trên tình trạng thực tế.
05. Sửa chữa
Thay thế hoặc sửa chữa linh kiện/bo mạch phù hợp.
06. Hiệu chỉnh
Thực hiện các bước hiệu chỉnh cần thiết sau sửa chữa.
07. Performance Verification
Kiểm tra lại các thông số quan trọng của thiết bị.
08. Hiệu chuẩn
Thực hiện hiệu chuẩn theo yêu cầu và cấu hình của khách hàng.
09. Báo cáo và bàn giao
Cung cấp báo cáo kết quả và bàn giao thiết bị sau khi hoàn thành.
HPM Technologies có kinh nghiệm sửa chữa và xử lý các thiết bị đo kiểm điện tử, RF, viễn thông và thiết bị phòng thí nghiệm của nhiều thương hiệu như Tektronix, Keysight, Agilent, Rohde & Schwarz, Anritsu, Fluke...
Dịch vụ tập trung vào:
Chẩn đoán nguyên nhân lỗi.
Sửa chữa phần cứng.
Kiểm tra từng kênh đo.
Hiệu chỉnh sau sửa chữa.
Performance Verification.
Hiệu chuẩn thiết bị.
Kiểm tra chức năng option.
Hỗ trợ thiết bị Tektronix đã qua sử dụng.
HPM Technologies cung cấp:
Sửa chữa Tektronix MSO44
Sửa chữa Tektronix MSO46
Sửa chữa Tektronix MSO44B
Sửa chữa Tektronix MSO46B
Sửa chữa máy hiện sóng Tektronix 4 Series MSO.
Hiệu chỉnh Oscilloscope Tektronix.
Hiệu chuẩn Tektronix MSO44/MSO46.
Hiệu chuẩn Tektronix MSO44B/MSO46B.
Performance Verification.
Kiểm tra sai số đo.
Kiểm tra và sửa chữa kênh Analog/Digital.
Kiểm tra màn hình và touchscreen.
Kiểm tra nguồn và hệ thống khởi động.
Kiểm tra LAN/USB và điều khiển SCPI.
Nếu máy Tektronix MSO44, MSO44B, MSO46 hoặc MSO46B của bạn đang bị lỗi hoặc có kết quả đo không chính xác, hãy liên hệ HPM Technologies để được kiểm tra và tư vấn phương án sửa chữa, hiệu chỉnh và hiệu chuẩn phù hợp.
