HPM Technologies – Dịch vụ sửa chữa, hiệu chỉnh và hiệu chuẩn máy hiện sóng Tektronix DPO714AX
HPM Technologies cung cấp dịch vụ sửa chữa, hiệu chỉnh, hiệu chuẩn máy hiện sóng Tektronix DPO714AX, phục vụ các phòng R&D, phòng thí nghiệm, trung tâm đo kiểm, nhà máy sản xuất điện tử và các ứng dụng đo tín hiệu tốc độ cao.

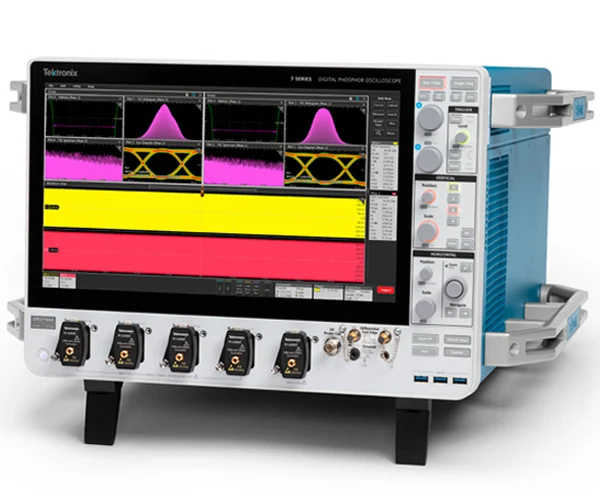

Tektronix DPO714AX thuộc dòng 7 Series DPO – Digital Phosphor Oscilloscope, là máy hiện sóng 4 kênh với băng thông có thể cấu hình từ 8 GHz đến 25 GHz, tốc độ lấy mẫu tối đa 125 GS/s và độ dài bản ghi lên đến 2 Gpoints tùy cấu hình.
Đây là dòng thiết bị đo cao cấp, được sử dụng trong các ứng dụng như high-speed digital, SerDes, PCI Express, USB, DDR, RF, radar, automotive, communications và characterization linh kiện tốc độ cao.
Tektronix DPO714AX là máy hiện sóng 4 kênh thuộc 7 Series DPO, được thiết kế cho các phép đo tín hiệu tốc độ rất cao.
Một số thông số nổi bật:
4 kênh analog.
Băng thông: 8 GHz, 10 GHz, 13 GHz, 16 GHz, 20 GHz hoặc 25 GHz.
Tốc độ lấy mẫu tối đa: 125 GS/s trên 4 kênh.
ADC độ phân giải 10 bit.
Record Length tiêu chuẩn 500 Mpoints, tùy chọn lên đến 1 Gpoints hoặc 2 Gpoints.
Màn hình cảm ứng điện dung 15,6 inch, Full HD 1920 × 1080.
Hỗ trợ giao tiếp mạng tốc độ cao với 10 Gbps SFP+ và 1 Gbps RJ-45.
Đặc biệt, Tektronix cho phép nâng cấp bandwidth sau khi mua máy bằng license, từ cấu hình bandwidth hiện tại lên các mức cao hơn đến 25 GHz.
HPM Technologies tiếp nhận sửa chữa Tektronix DPO714AX với các lỗi phần cứng, hệ thống acquisition, kênh analog, màn hình, nguồn, giao tiếp và phần mềm/firmware.
Máy không lên nguồn.
Máy không khởi động.
Máy bị treo trong quá trình boot.
Máy tự khởi động lại.
Máy khởi động nhưng không vào giao diện đo.
Máy hoạt động không ổn định.
Máy tự tắt trong quá trình đo.
Lỗi nguồn trên bo mạch.
Lỗi SSD hoặc hệ điều hành.
DPO714AX có thể sử dụng hệ điều hành Linux nhúng hoặc Windows trên SSD rời tùy cấu hình, do đó cần xác định chính xác cấu hình máy trước khi xử lý các lỗi liên quan đến hệ điều hành và lưu trữ.
DPO714AX được trang bị màn hình cảm ứng điện dung 15,6 inch Full HD.
HPM có thể kiểm tra:
Màn hình không hiển thị.
Màn hình bị nhấp nháy.
Màn hình xuất hiện sọc.
Touchscreen không hoạt động.
Touchscreen phản hồi không chính xác.
Một vùng cảm ứng bị mất chức năng.
Lỗi hiển thị waveform.
Giao diện bị treo.
Lỗi hiển thị sau khi khởi động.
DPO714AX có 4 kênh analog, hoạt động ở dải tần lên đến 25 GHz tùy cấu hình.
HPM hỗ trợ kiểm tra và sửa chữa các hiện tượng:
Một kênh không nhận tín hiệu.
Một hoặc nhiều kênh bị mất tín hiệu.
Biên độ đo sai.
DC offset sai.
Waveform bị nhiễu.
Nhiễu nền cao bất thường.
Tín hiệu hiển thị không ổn định.
Kênh đo hoạt động chập chờn.
Sai lệch giữa các kênh.
Trigger không ổn định.
Bandwidth không đạt yêu cầu.
Kết quả đo không đáp ứng thông số kỹ thuật.
Đối với thiết bị có bandwidth cao đến 25 GHz, việc xác định lỗi cần thực hiện cẩn thận trên toàn bộ đường tín hiệu và sử dụng thiết bị kiểm tra phù hợp với dải tần của máy.
HPM Technologies cung cấp dịch vụ hiệu chỉnh Tektronix DPO714AX sau sửa chữa hoặc khi thiết bị xuất hiện sai lệch kết quả đo.
Các hạng mục có thể bao gồm:
DC Gain.
DC Offset.
Amplitude Accuracy.
Timebase Accuracy.
Vertical System.
Horizontal System.
Trigger.
Bandwidth.
Frequency Response.
Kiểm tra từng kênh.
Signal Path Compensation (SPC).
Đặc biệt, với DPO714AX, việc hiệu chỉnh cần chú ý đến bandwidth thực tế của thiết bị, vì cùng model DPO714AX có thể được cấu hình ở 8 GHz, 10 GHz, 13 GHz, 16 GHz, 20 GHz hoặc 25 GHz.
HPM Technologies cung cấp dịch vụ hiệu chuẩn máy hiện sóng Tektronix DPO714AX theo cấu hình thực tế và yêu cầu của khách hàng.
Tektronix hiện cung cấp tài liệu 7 Series DPO Digital Phosphor Oscilloscope Performance and Verification dành riêng cho DPO714AX, giúp xác định các phép kiểm tra hiệu năng tương ứng với thiết bị.
Quy trình dịch vụ có thể bao gồm:
Kiểm tra ban đầu → Đánh giá sai số → Hiệu chỉnh → Performance Verification → Kiểm tra sau hiệu chuẩn → Lập báo cáo
Các nhóm thông số có thể kiểm tra:
| Hạng mục | Nội dung |
|---|---|
| Vertical | Gain, offset, amplitude accuracy |
| Horizontal | Timebase accuracy |
| Bandwidth | Frequency response |
| Trigger | Trigger level và stability |
| Acquisition | Sample rate và acquisition system |
| Analog Channel | Kiểm tra 4 kênh |
| Display | Màn hình và touchscreen |
| Reference | Clock/reference theo cấu hình |
| Communication | LAN/SFP+/USB |
| SPC | Signal Path Compensation |
Đối với một máy hiện sóng 8–25 GHz, việc kiểm tra sau sửa chữa đặc biệt quan trọng.
Máy có thể khởi động và hiển thị waveform nhưng vẫn có khả năng tồn tại sai lệch trong:
Vertical gain.
DC offset.
Timebase.
Bandwidth.
Noise.
Trigger.
Acquisition.
Timing/Jitter.
HPM có thể thực hiện Performance Verification sau sửa chữa nhằm đánh giá thiết bị có đáp ứng các thông số kỹ thuật theo cấu hình hay không.
Một trong những hạng mục quan trọng nhất khi sửa chữa và hiệu chuẩn DPO714AX là kiểm tra bandwidth.
DPO714AX có các mức bandwidth:
8 GHz → 10 GHz → 13 GHz → 16 GHz → 20 GHz → 25 GHz
Bandwidth có thể được nâng cấp sau khi mua bằng license phù hợp.
Do đó, trước khi sửa chữa hoặc hiệu chuẩn, HPM cần xác định:
Model.
Serial Number.
Bandwidth hiện tại.
Bandwidth upgrade/license.
Option.
Tình trạng phần cứng.
Lịch sử sửa chữa nếu có.
Điều này đặc biệt quan trọng đối với máy đã qua sử dụng hoặc từng được nâng cấp bandwidth.
DPO714AX có tốc độ lấy mẫu tối đa 125 GS/s trên 4 kênh và độ phân giải ADC 10 bit.
HPM có thể hỗ trợ kiểm tra các vấn đề liên quan đến:
Acquisition system.
Sample rate.
Record length.
Waveform acquisition.
Hiển thị waveform.
Trigger acquisition.
Sai lệch thời gian.
Tín hiệu bị mất điểm hoặc bất thường.
Record length tiêu chuẩn của DPO714AX là 500 Mpoints, với các tùy chọn lên đến 1 Gpoints và 2 Gpoints.
DPO714AX hỗ trợ giao tiếp mạng tốc độ cao, bao gồm 10 Gbps SFP+ và 1 Gbps RJ-45.
HPM có thể kiểm tra:
LAN.
RJ-45 Ethernet.
10G SFP+.
USB.
Điều khiển từ máy tính.
SCPI.
Truyền waveform.
Kết nối với hệ thống đo tự động.
Giao tiếp tốc độ cao TekHSI.
Các lỗi có thể gặp:
Máy tính không nhận thiết bị.
Không kết nối được LAN.
Không truyền được dữ liệu.
SCPI không hoạt động.
Kết nối không ổn định.
Tốc độ truyền dữ liệu thấp bất thường.
DPO714AX hiện có firmware cho cả Windows và non-Windows/Linux. Trang hỗ trợ chính thức của Tektronix hiện liệt kê firmware DPO714AX phiên bản 2.24.4 cho cả hai nền tảng, phát hành tháng 3/2026.
HPM có thể hỗ trợ kiểm tra:
Firmware.
Boot system.
SSD.
Hệ điều hành.
Lỗi phần mềm.
Lỗi giao diện.
Lỗi sau khi cập nhật firmware.
Nhận diện option/license.
Khi xử lý firmware, cần xác định đúng phiên bản hệ điều hành và cấu hình của thiết bị để tránh sử dụng sai firmware.
DPO714AX được sử dụng cho nhiều ứng dụng đo tín hiệu tốc độ cao.
HPM có thể hỗ trợ kiểm tra các chức năng/ứng dụng tùy cấu hình như:
Jitter Analysis.
Eye Diagram.
Serial Data Analysis.
High-Speed Digital.
PCI Express.
USB.
DDR/LPDDR.
MIPI.
Automotive.
RF/High-Speed Signal Analysis.
Protocol Analysis.
Power Measurement.
Remote Control.
SCPI.
Tektronix hiện cung cấp các ứng dụng và giải pháp kiểm tra cho DPO714AX liên quan đến PCIe, USB4, MIPI, DDR và nhiều giao thức tốc độ cao.
Nên đưa DPO714AX đi kiểm tra khi:
Máy không khởi động.
Máy bị treo khi boot.
Máy tự khởi động lại.
Một hoặc nhiều kênh không nhận tín hiệu.
Kết quả đo có sai số bất thường.
Biên độ đo không chính xác.
DC offset bị lệch.
Waveform xuất hiện nhiễu.
Trigger không ổn định.
Bandwidth không đạt yêu cầu.
Tín hiệu tốc độ cao bị méo bất thường.
Eye Diagram không ổn định.
Jitter measurement có kết quả bất thường.
Touchscreen bị lỗi.
LAN/10G SFP+ không hoạt động.
Máy vừa sửa chữa hoặc thay thế bo mạch.
Máy đã sử dụng trong thời gian dài.
Thiết bị chuẩn bị đưa vào hệ thống đo kiểm sản xuất.
Cần Performance Verification.
Cần báo cáo hoặc chứng nhận hiệu chuẩn.
Ghi nhận:
Model: DPO714AX
Serial Number.
Bandwidth.
Option/License.
Hệ điều hành.
Hiện tượng lỗi.
Lịch sử sửa chữa nếu có.
Kiểm tra:
Nguồn.
Boot.
Màn hình.
Touchscreen.
4 kênh analog.
Acquisition.
Trigger.
Bandwidth.
LAN.
10G SFP+.
USB.
Firmware.
Xác định lỗi thuộc:
Power Supply.
Main Board.
Acquisition System.
Analog Channel.
High-Speed Signal Path.
Display/Touchscreen.
SSD.
Communication.
Firmware/Software.
Đưa ra phương án sửa chữa dựa trên tình trạng thực tế của thiết bị.
Tiến hành sửa chữa hoặc thay thế linh kiện/bo mạch phù hợp.
Thực hiện các bước hiệu chỉnh cần thiết sau sửa chữa.
Kiểm tra các thông số quan trọng theo cấu hình bandwidth của thiết bị.
Thực hiện hiệu chuẩn theo yêu cầu của khách hàng.
Lập báo cáo kết quả và bàn giao thiết bị sau khi hoàn thành.
DPO714AX là thiết bị đo tốc độ cao với bandwidth lên đến 25 GHz, sample rate tối đa 125 GS/s và record length đến 2 Gpoints. Vì vậy, việc sửa chữa và kiểm tra cần có thiết bị chuẩn và phương pháp phù hợp với dải tần cao.
HPM Technologies có kinh nghiệm trong sửa chữa thiết bị đo kiểm điện tử, RF, viễn thông và thiết bị đo tín hiệu tốc độ cao của các thương hiệu như Tektronix, Keysight, Agilent, Rohde & Schwarz, Anritsu, Fluke...
Dịch vụ tập trung vào:
Chẩn đoán nguyên nhân lỗi.
Sửa chữa phần cứng.
Kiểm tra 4 kênh analog.
Kiểm tra acquisition system.
Kiểm tra high-speed signal path.
Hiệu chỉnh sau sửa chữa.
Performance Verification.
Hiệu chuẩn thiết bị.
Kiểm tra option/license.
Kiểm tra bandwidth theo cấu hình.
Kiểm tra thiết bị sau sửa chữa trước khi bàn giao.
HPM Technologies cung cấp:
Sửa chữa Tektronix DPO714AX
Sửa chữa máy hiện sóng Tektronix 7 Series DPO.
Sửa chữa Oscilloscope 8 GHz.
Sửa chữa Oscilloscope 10 GHz.
Sửa chữa Oscilloscope 13 GHz.
Sửa chữa Oscilloscope 16 GHz.
Sửa chữa Oscilloscope 20 GHz.
Sửa chữa Oscilloscope 25 GHz.
Hiệu chỉnh Tektronix DPO714AX.
Hiệu chuẩn Tektronix DPO714AX.
Performance Verification DPO714AX.
Kiểm tra bandwidth.
Kiểm tra 4 kênh analog.
Kiểm tra acquisition system.
Kiểm tra sample rate.
Kiểm tra timebase.
Kiểm tra jitter.
Kiểm tra eye diagram.
Kiểm tra LAN/10G SFP+.
Kiểm tra firmware và SSD.
Kiểm tra option/license.
Nếu máy Tektronix DPO714AX của bạn đang bị lỗi, hoạt động không ổn định, bandwidth không đạt yêu cầu hoặc kết quả đo tín hiệu tốc độ cao không chính xác, hãy liên hệ HPM Technologies để được kiểm tra và tư vấn phương án sửa chữa, hiệu chỉnh và hiệu chuẩn phù hợp.
